破碎機由于長期運轉，導致鍵與鍵槽的配合出現間隙，因此在傳遞扭矩過程中，由于間隙的出現導致沖擊振動，進一步加劇了鍵及鍵槽的金屬疲勞，同時軸本身與皮帶輪內孔為間隙配合，由于鍵與鍵槽的磨損加劇，出現了臺階鍵現象，產生了鍵與鍵槽的相對位移，導致軸與內孔的相對摩擦，產生磨損。隨著使用周期的延長，磨損情況不斷加大，導致皮帶輪跳動大，甚至皮帶脫落，影響了設備的安全生產。

實際案例分析

某水泥廠，破碎機皮帶輪出現皮帶脫落及其跳動大等問題，經福世藍?工程師實地調研得知設備主要問題是皮帶輪軸鍵槽年初出現磨損，然而又持續運轉了6個月，進而導致了軸與內孔的磨損加劇，詳細參數如下：

軸徑設計尺寸155mm，實際多點測量平均值在154.6mm

內孔實際多點測量平均值尺寸155.56mm

較大偏差值為0.96mm

鍵槽設計尺寸40mm，實際軸徑段41mm，內孔段40.2mm

設備轉速：370轉

通過數據表得知，目前磨損較為嚴重，設備轉速相對不高，由于皮帶輪傳動，相對來說傳動對同軸度要求不是很高的設備。

目前設備主要矛盾點是鍵槽磨損，次要矛盾為軸磨損，我們只需要解決主要矛盾即可事半功倍，只需保證鍵槽不產生相對位移即可，修復工藝如下

福世藍在線修復工藝：

1、測量設備各項數據，并記錄在案；

2、已知鍵槽磨損，根據測量尺寸設計臺階鍵并加工新鍵；

3、修復部位表面烤油，并打磨處理，要求表面無油脂，粗糙，確保后續涂抹材料的粘接；

4、將其加工好的鍵，安裝到鍵槽上，測試下新加工鍵的匹合度，如不合適繼續修整，將其修整到晃動無間隙為止，并同時空試皮帶輪；

5、將其皮帶輪內孔、鍵涂抹803脫模劑，并將鍵安裝到軸上；

6、調和2211F高分子復合材料，并將調和好的材料涂抹在修復部位；

7、安裝皮帶輪，并將擋板固定好，待其修復材料固化12小時即可投入使用

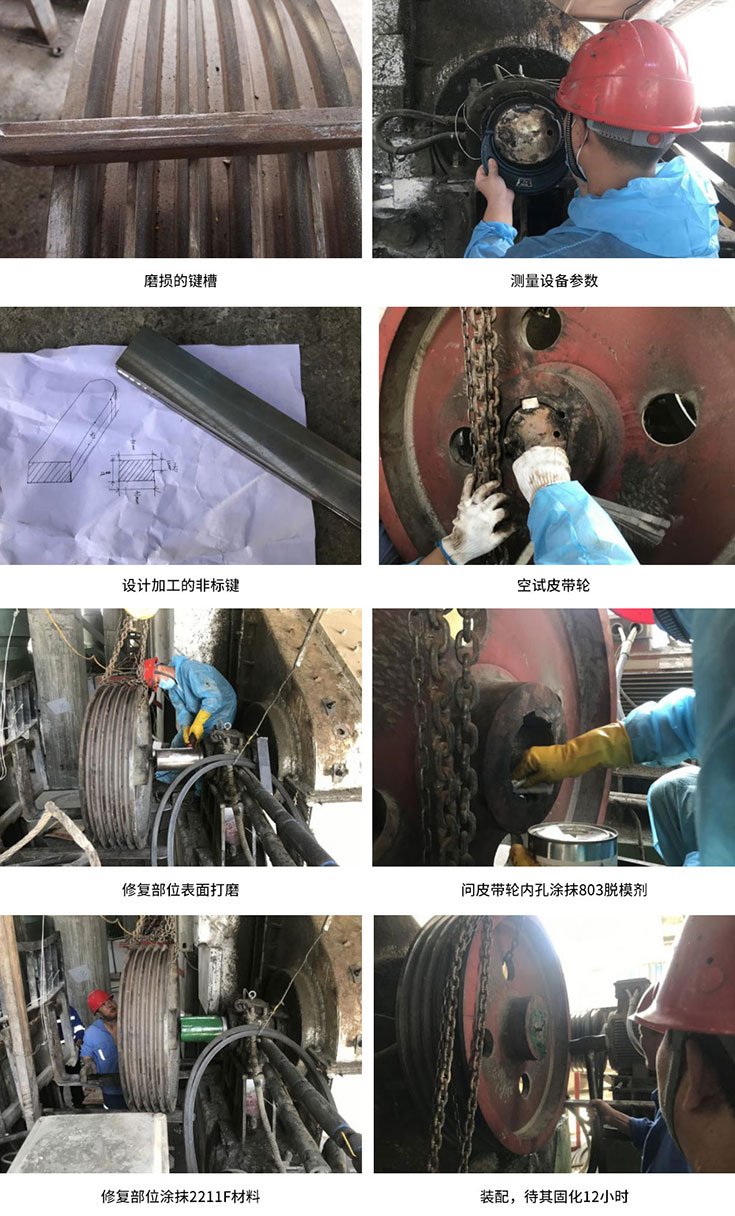

破碎機鍵槽及軸磨損修復案例：
