此次修復的設備為德國利斯特（List）R100羧化罐，設備是86年制造，設計使用壽命為十年，現已運行20余年，無更換備件。設備電機功率為115KW，使用液力耦合器、十條B型三角帶、變速齒輪傳動，速比大體在1：80左右。傳動軸為機械壓縮配合，轉速8.5轉/分。運行過程中設備主軸曾經發生過故障，由上海某研究所為其修復，往返周期一個月，費用十幾萬元，修復效果并不理想。修復前測量軸的徑向跳動為0.3mm，修復后運回測得徑向跳動在1mm左右。

損壞情況及分析

該設備減速箱軸套與主傳動軸之間采用鎖緊套聯結，靠擰緊高強度螺栓使脹套與軸間或套間包容面產生正壓力，相伴產生摩擦力，實現負荷傳遞的一種無鍵聯結裝置。在運行過程中，軸套表面長期受到脹套的擠壓力，表面軸徑出現變形，直徑縮減0.2~0.3mm。這樣使得機械壓縮配合力度達不到要求的縮緊力，而導致軸套與主軸之間出現配合間隙，引起了軸套與軸頭的磨損。主軸軸頭磨損較小，0.6~0.8mm左右，表面有許多凹坑。軸套內壁磨損較大，里面磨損半徑在5-6mm左右，外面磨損半徑2-3mm，表面呈鋸齒狀。

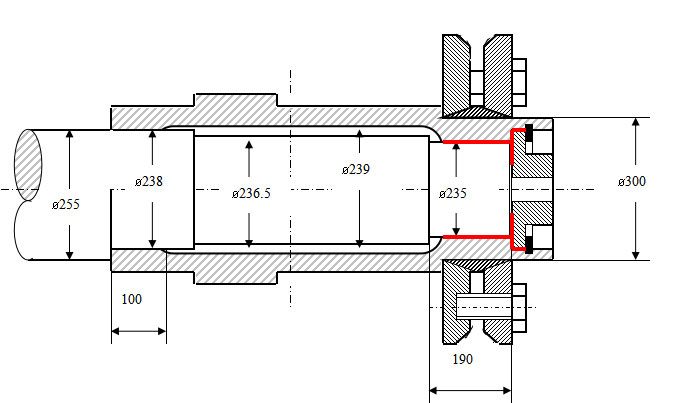

下圖紅色標注部位為磨損部位。

傳統檢修模式

傳統修復方法不能在現場快速有效的解決，在拆、裝環節浪費了較多的時間，通常的修復方式如離線機加工修復、補焊、刷鍍以及噴涂等工藝，處理時間比使用高分子修復材料現場修復需要更長時間?，F(xiàn)場修復從拆、修、裝三個環節節省了時間。

傳統檢修所需的維修勞務費用、設備運輸和機加工費用等綜合費用較現場修復高，同時受現場空間的局限較大，但修復要求相對較高。

現場修復的優勢及可行性分析

現場修復是近幾年興起的一種檢修模式，其原理是在不拆卸損壞設備或部件的前提下，采用高分子復合材料修復技術在現場進行修復。修復用的復合材料高分子滲透形成的分子間的作用力使其與修復部件形成優異的附著力，滿足設備在運行中承受各種復合力的要求。此類修復材料以福世藍?2211F性能較為可靠。

待修理軸的設備轉速較低（8.5轉／分），要求不高，適宜現場修復。從節約檢修時間等角度看，也應優先選用現場修復。

現場修復改進措施

因減速箱設備自重大，且羧化罐傳動軸與減速箱軸套之間裝配距離過長，現場只能用倒鏈（手拉葫蘆）進行安裝，難以確保裝配過程中的配合。在此情況下，我們結合設備的實際情況，就修復工程中前期準備和后期手段提出了相應的改進措施。

1)加工軌道支撐架，以避免安裝過程中減速箱的擺動。軌道支撐架的制作要充分考慮傳動鎖緊套與主軸同心度及平行度，并盡量做到準確；

2)將主軸調整到位：根據該設備的圖紙所示，主軸與傳動軸套內孔平齊，并用高強度螺栓將主軸用軸頭蓋板拉緊，以防止其軸向位移。在現場了解時發現主軸與傳動軸套之間存在軸向位移，約15mm，這樣會使主軸的受力情況發生變化，并且使得主軸與軸套配合面積減小，影響傳動效果。所以將主軸向前段拉移，使之與軸套內孔平齊。

3)在裝配過程中加裝“O”形圈，將它固定在軸肩位置，以保證材料不外溢，增加材料的密實度。

4)加長定位銷：機加工4個加長的定位銷，裝配過程中可起到導向的作用，使得定位更準確，裝配到位后取出，換上原有的定位銷。

5)將軸頭蓋板與軸頭、軸套進行粘接，以增加粘接面積，提高設備的承載能力。

注：上述整改措施可參照應用圖片信息。

現場修復工藝：

1)做好前期的所有準備工作。包括減速箱安轉定位的軌道支撐架、加長的定位銷制作等；

2)打磨待修復表面，并清洗干凈，刷金屬預處理劑晾干；

3)調配復合材料福世藍?2211F，涂抹在待修復的磨損區段上。涂抹時要做到均勻密實，無肉眼可見的氣孔，并確保修復材料的足夠厚度；

4)固化后研磨配合表面，測量確定尺寸；

5)進行試裝，并測定配合情況；

6)再次涂抹材料進行裝配，要確保鎖緊套的安裝要求；

7)再將端蓋粘接固定增加受力面積；

8)材料完全固化后拆卸軌道支撐架。

工程總用時六天時間。

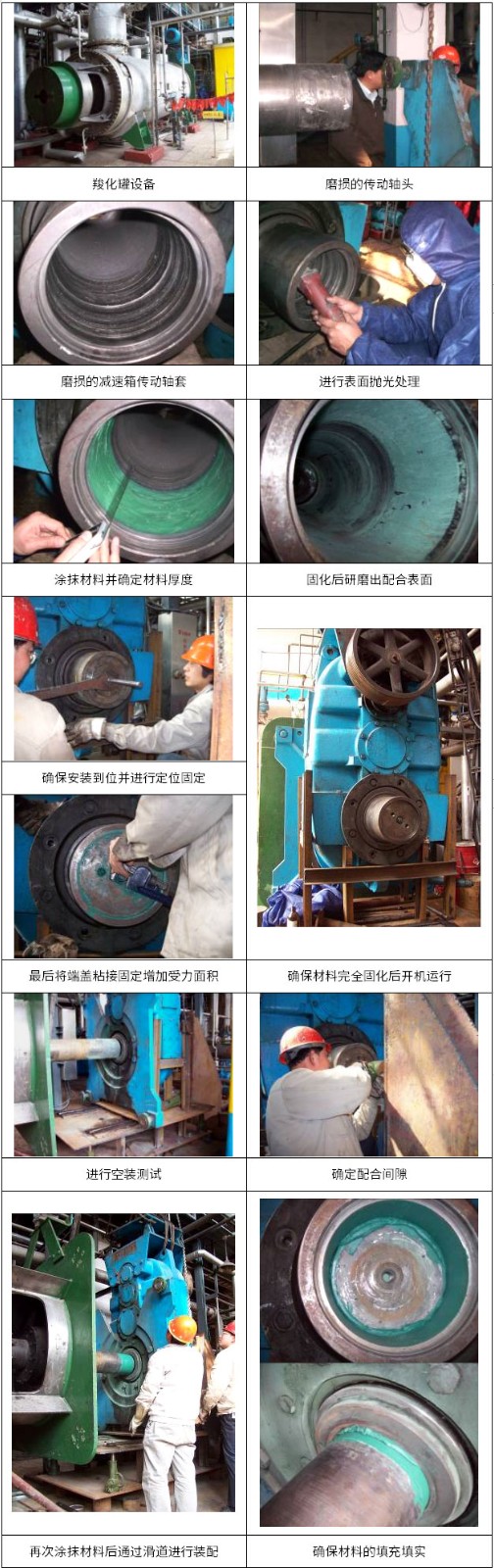

現場修復圖片信息
